該AWR6843AQGABLQ1器件是一款能夠在 60GHz 至 64GHz 頻帶中運行且基于 FMCW 雷達技術的集成式單芯片毫米波傳感器。 該器件采用 TI 的低功耗 45nm RFCMOS 工藝制造，并且在超小封裝中實現了出色的集成度。這是適用于汽車領 域低功耗、自監控、超精確雷達系統的理想解決方案。當前提供多種符合汽車標準的型號，包括功能安全合規型 器件和非功能安全器件。

特性

FMCW 收發器

集成 PLL、發送器、接收器、基帶和 ADC

60GHz 至 64GHz 的覆蓋范圍，具有 4GHz 的連續帶寬

四個接收通道

三個發送通道

支持 6 位移相器

基于分數 N PLL 的超精確線性調頻脈沖引擎

TX 功率：12dBm

RX 噪聲系數：12dB

1MHz 時的相位噪聲：–93dBc/Hz

內置校準和自檢

基于 Arm Cortex-R4F 的無線電控制系統

內置固件 (ROM)

針對工藝和溫度進行自校準的系統

在符合功能安全標準的器件上提供嵌入式自監控，無需主機處理器參與

用于高級信號處理的 C674x DSP（僅限 AWR6843）

用于 FFT、濾波和 CFAR 處理的硬件加速器

存儲器壓縮

用于物體檢測和接口控制的 Arm? Cortex?-R4F 微控制器

支持自主模式（從 QSPI 閃存加載用戶應用）

具有 ECC 的內部存儲器

AWR6843：1.75MB，分為 MSS 程序 RAM (512KB)、MSS 數據 RAM (192KB)、DSP L1RAM (64KB) 和 L2 RAM (256KB) 以及 L3 雷達數據立方體 RAM (768KB)

AWR6443：1.4MB，分為 MSS 程序 RAM (512KB)、MSS 數據 RAM (192KB) 和 L3 雷達數據立方體 RAM (768KB)

技術參考手冊包括允許的大小修改

為用戶應用提供的其他接口

多達 6 個 ADC 通道（低采樣率監控）

多達 2 個 SPI 端口

多達 2 個 UART

2 個 CAN-FD 接口

I2C

GPIO

用于原始 ADC 數據和調試儀表的雙通道 LVDS 接口

器件安全（在部分器件型號上）

支持經過身份驗證和加密的安全引導

具有密鑰撤銷功能的客戶可編程根密鑰、對稱密鑰（256 位）、非對稱密鑰（最高 RSA-2K）

加密軟件加速器 – PKA、AES（最高 256 位）、SHA（最高 256 位）、TRNG/DRGB

符合功能安全標準

專為功能安全應用開發

文檔有助于使 ISO 26262 功能安全系統設計滿足 ASIL-D 級要求

硬件完整性高達 ASIL-B 級

安全相關認證

經 TUV SUD 進行 ISO 26262 認證達到 ASIL B 級

也提供非功能安全型號

符合 AEC-Q100 標準

電源管理

內置 LDO 網絡，可增強 PSRR

I/O 支持雙電壓 3.3V/1.8V

時鐘源

具有內部振蕩器的 40.0MHz 晶體

支持頻率為 40MHz 的外部振蕩器

支持外部驅動、頻率為 40MHz 的時鐘（方波/正弦波）

輕松的硬件設計

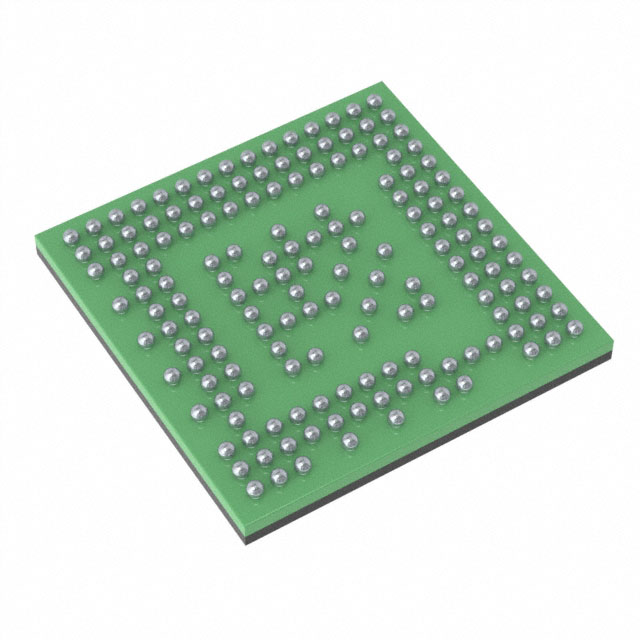

0.65mm 間距、161 引腳 10.4mm × 10.4mm 覆晶 BGA 封裝，可實現輕松組裝和低成本 PCB 設計

小解決方案尺寸

運行條件：結溫范圍為 –40°C 至 125°C

應用

? 車內感應

? 車內兒童檢測

? 占位檢測

? 安全帶提醒裝置

? 駕駛員生命體征監測

? 腳踢傳感器/接入傳感器

? 手勢識別
