该AWR6843ABGABLRQ1器件是一款能够在 60GHz 至 64GHz 频带中运行且基于 FMCW 雷达技术的集成式单芯片毫米波传感器。 该器件采用 TI 的低功耗 45nm RFCMOS 工艺制造，并且在超小封装中实现了出色的集成度。这是适用于汽车领 域低功耗、自监控、超精确雷达系统的理想解决方案。当前提供多种符合汽车标准的型号，包括功能安全合规型 器件和非功能安全器件。

特性

FMCW 收发器

集成 PLL、发送器、接收器、基带和 ADC

60GHz 至 64GHz 的覆盖范围，具有 4GHz 的连续带宽

四个接收通道

三个发送通道

支持 6 位移相器

基于分数 N PLL 的超精确线性调频脉冲引擎

TX 功率：12dBm

RX 噪声系数：12dB

1MHz 时的相位噪声：–93dBc/Hz

内置校准和自检

基于 Arm Cortex-R4F 的无线电控制系统

内置固件 (ROM)

针对工艺和温度进行自校准的系统

在符合功能安全标准的器件上提供嵌入式自监控，无需主机处理器参与

用于高级信号处理的 C674x DSP（仅限 AWR6843）

用于 FFT、滤波和 CFAR 处理的硬件加速器

存储器压缩

用于物体检测和接口控制的 Arm® Cortex®-R4F 微控制器

支持自主模式（从 QSPI 闪存加载用户应用）

具有 ECC 的内部存储器

AWR6843：1.75MB，分为 MSS 程序 RAM (512KB)、MSS 数据 RAM (192KB)、DSP L1RAM (64KB) 和 L2 RAM (256KB) 以及 L3 雷达数据立方体 RAM (768KB)

AWR6443：1.4MB，分为 MSS 程序 RAM (512KB)、MSS 数据 RAM (192KB) 和 L3 雷达数据立方体 RAM (768KB)

技术参考手册包括允许的大小修改

为用户应用提供的其他接口

多达 6 个 ADC 通道（低采样率监控）

多达 2 个 SPI 端口

多达 2 个 UART

2 个 CAN-FD 接口

I2C

GPIO

用于原始 ADC 数据和调试仪表的双通道 LVDS 接口

器件安全（在部分器件型号上）

支持经过身份验证和加密的安全引导

具有密钥撤销功能的客户可编程根密钥、对称密钥（256 位）、非对称密钥（最高 RSA-2K）

加密软件加速器 – PKA、AES（最高 256 位）、SHA（最高 256 位）、TRNG/DRGB

符合功能安全标准

专为功能安全应用开发

文档有助于使 ISO 26262 功能安全系统设计满足 ASIL-D 级要求

硬件完整性高达 ASIL-B 级

安全相关认证

经 TUV SUD 进行 ISO 26262 认证达到 ASIL B 级

也提供非功能安全型号

符合 AEC-Q100 标准

电源管理

内置 LDO 网络，可增强 PSRR

I/O 支持双电压 3.3V/1.8V

时钟源

具有内部振荡器的 40.0MHz 晶体

支持频率为 40MHz 的外部振荡器

支持外部驱动、频率为 40MHz 的时钟（方波/正弦波）

轻松的硬件设计

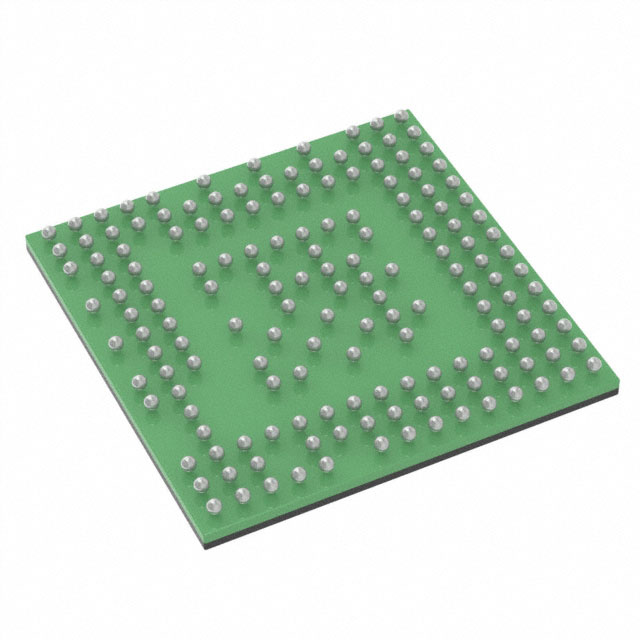

0.65mm 间距、161 引脚 10.4mm × 10.4mm 覆晶 BGA 封装，可实现轻松组装和低成本 PCB 设计

小解决方案尺寸

运行条件：结温范围为 –40°C 至 125°C

应用

• 车内感应

• 车内儿童检测

• 占位检测

• 安全带提醒装置

• 驾驶员生命体征监测

• 脚踢传感器/接入传感器

• 手势识别
