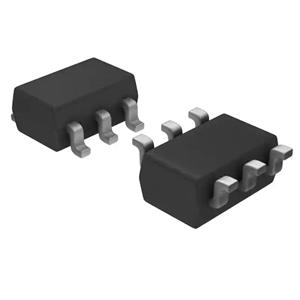

汽車芯片UCC27531QDBVRQ1 汽車2.5-A 5-A單通道門驅動器

UCC27531QDBVRQ1的產品說明

UCC27531QDBVRQ1是一款單通道高速柵極驅動器，能夠通過使用高達2.5-A的源電流和5-A的匯流（不對稱驅動）峰值有效地驅動MOSFET和IGBT功率開關。非對稱驅動中的強大灌注能力提高了對寄生的米勒開啟效應的免疫力。

UCC27531QDBVRQ1器件還可以采用分離式輸出配置，其中門極驅動電流通過OUTH引腳獲得，并通過OUTL引腳沉降。這種引腳安排允許用戶在OUTH和OUTL引腳上分別應用獨立的開啟和關閉電阻，并輕松控制開關回轉率。

UCC27531QDBVRQ1的特點

符合汽車應用的要求

通過AEC-Q100認證

低成本柵極驅動器（為驅動?xùn)艠O和Igbts提供了最佳的解決方案）

是分立晶體管對的最佳替代品

驅動器（提供與控制器的簡易接口）

TTL和CMOS兼容的輸入邏輯

閾值，（與電源電壓無關）

分離式輸出選項允許調整導通和關斷電流

具有固定TTL兼容閾值的啟用

高達2.5-A的源和5-A的灌注峰值驅動

18-V VDD時的電流

寬廣的VDD范圍，從10V到35V

輸入和啟用引腳能夠承受低于地面的-5-V直流電壓

當輸入浮動或VDD欠壓期間，輸出保持在低電平

快速傳播延遲（典型值為17ns）

(15-ns 和 7-ns 典型值，帶 1800-pF 負載)

低電壓鎖定(UVLO)

作為高壓側或低壓側驅動器使用

低成本、節省空間的6針DBV（SOT-23）封裝選項

工作溫度范圍為-40°C至140°C

UCC27531QDBVRQ1的應用

汽車

開關模式電源

直流-直流轉換器

太陽能逆變器、電機控制、UPS

HEV和EV充電器

家用電器

可再生能源電力轉換

SiC FET 轉換器
