AFE7953IALK是一款高性能、寬帶寬、多通道收發器，集成了 兩個射頻采樣發送器鏈和 兩個射頻采樣接收器鏈。此器件具有高達 12GHz 的工作頻率，支持直接在 L、S、C 和 X 帶頻率范圍內進行射頻采樣，無需額外的頻率轉換級。密度和靈活性的改進實現了對高通道數、多任務系統的支持。

TX 信號路徑支持插值和數字上變頻選項，提供每 TX 通道高達 400MHz 的信號帶寬。DUC 的輸出驅動 12GSPS DAC（數模轉換器），通過混合模式輸出選項增強在第二 奈奎斯特區的運行。DAC 輸出包括一個具有 40dB 范圍以及 1dB 模擬和 0.125dB 數字步進的可變增益放大器 (TX DSA)。

特性

? 雙通道射頻采樣 12GSPS 發送 DAC

? 雙通道射頻采樣 3GSPS 接收 ADC

? 最大射頻信號帶寬：400 MHz

? 射頻頻率范圍：600 MHz 至 12 GHz

? 數字步進衰減器 (DSA)：

– TX：40dB 范圍，0.125dB 步進

– RX：25dB 范圍，0.5dB 步進

? 單頻帶或雙頻帶 DUC 或 DDC

? 每個 TX 或 RX 16 個 NCO

? 可選內部 PLL/VCO，提供 DAC 或 ADC 采樣率下的 DAC/ADC 時鐘或外部時鐘

? 串行器/解串器數據接口：

– 可兼容 JESD204B 和 JESD204C

– 8 個高達 29.5 Gbps 的串行器/解串器收發器

– 子類 1 多器件同步

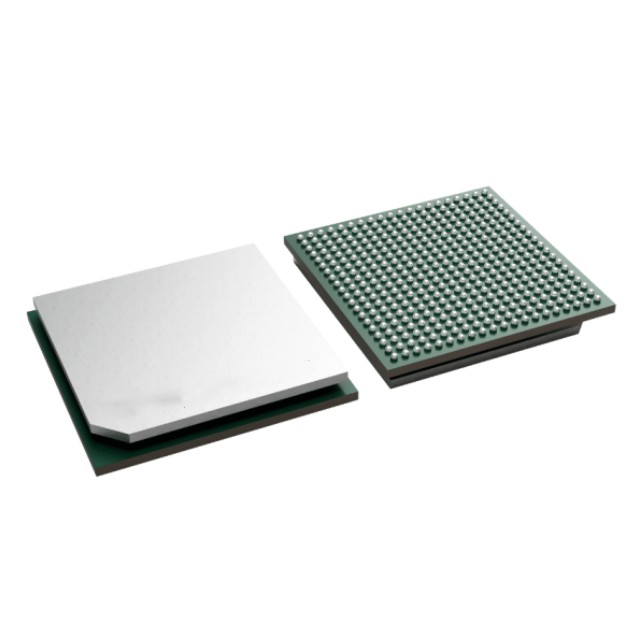

? 封裝：17mm × 17mm FCBGA，間距 0.8 mm

應用

? 雷達

? 導引頭前端

? 國防無線電

? 戰術通信基礎設施

? 無線通信測試
