FAN8811MNTXG - 高頻、高壓側和低壓側柵極驅動器

產品概述

FAN8811MNTXG 是一款高壓側和低壓側柵極驅動 IC，設計用于驅動工作電壓高達 80 V 的 MOSFET。驅動器 IC 的低延遲時間和匹配的 PWM 輸入傳播延遲進一步提高了該器件的性能。

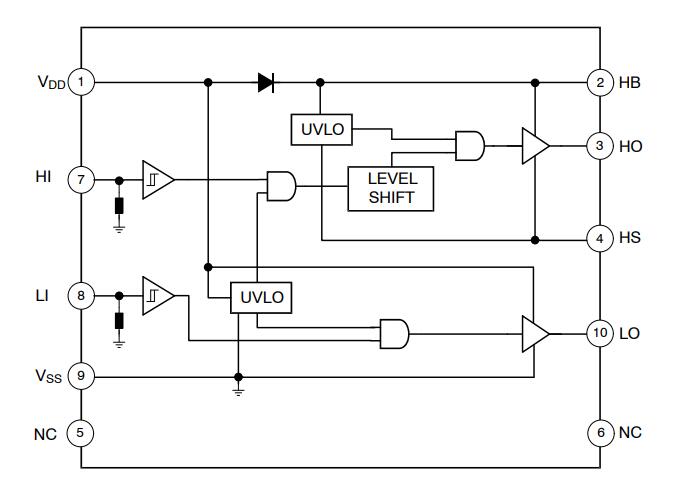

FAN8811 - 簡化框圖：

主要特性

- 在高端和低端驅動兩個 N 溝道 MOSFET

- 用于高壓側柵極驅動的集成自舉二極管

- 自舉電源電壓范圍高達 100 V

- 3 A 源、6 A 灌輸出電流能力

- 驅動 1 nF 負載，典型上升/下降時間為 6 ns/4 ns

- TTL 兼容輸入閾值

- 寬電源電壓范圍 7.5 V 至 16 V

(絕對最大值為 18 V）

- 快速傳播延遲時間（典型值 30 ns）

- 2 ns 延遲匹配（典型值）

- 驅動電壓欠壓鎖定 (UVLO) 保護

- 工作結溫范圍 -40°C 至 125°C

典型應用

- 電信和數據通信電源

- 半橋和全橋轉換器

- 同步降壓轉換器

- 雙開關正向轉換器

- D 類音頻放大器
