商品名稱:FPGA-現場可編程門陣列
品牌:Lattice
年份:24+

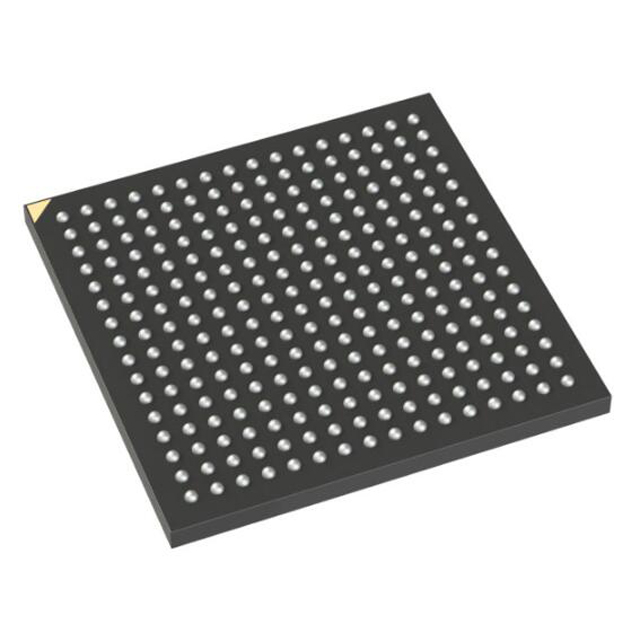

封裝:CABGA-256
貨期:全新原裝
庫存數量:2000 件
LFD2NX-15-7BG256C 是一款低功耗通用 FPGA,可廣泛應用于多個市場,并針對邊緣應用中的橋接和處理需求進行了優化。它基于 Nexus FPGA 平臺,采用低功耗 28 納米 FD-SOI 技術。它將 FPGA 的極高靈活性與 FDSOI 技術的低功耗和高可靠性(由于具有極低的 SER)結合在一起,并提供每平方毫米高 I/O 數量的小尺寸封裝選項。
LFD2NX-15-7BG256C 的規格
邏輯元件數:15000 LE
嵌入式存儲器:0 位
I/O 數量:191 I/O
電源電壓 - 最小值:950 mV
電源電壓 - 最大值:1.05 V
最低工作溫度:0 C
最高工作溫度:+ 85 C
LFD2NX-15-7BG256C 的特性
可編程架構
17k 至 39k 邏輯單元
?24 至 56 個 sysDSP? 塊(18 x 18 個乘法器)
?2.5 至 2.9 Mb 的嵌入式存儲器(EBR、LRAM)
78 至 192 個可編程系統 I/O(高性能和寬范圍 I/O)
可編程系統輸入/輸出支持多種接口
底部 I/O 組上的高性能 (HP) I/O
支持高達 1.8 V VCCIO? 混合電壓支持(1.0 V、1.2 V、1.5 V、1.8 V)
高速差分高達 1.5 Gbps
支持 LVDS、軟 D-PHY(Tx/Rx)、LVDS 7:1(Tx/Rx)、SLVS(Tx/Rx)、subLVDS(Rx)
支持 SGMII(千兆以太網)
兩個通道(Tx/Rx),速度為 1.25 Gbps
左側、右側和頂部 I/O 組上的寬范圍 (WR) I/O
支持高達 3.3 V VCCIO
支持混合電壓(1.2 V、1.5 V、1.8 V、2.5 V、3.3 V)
可編程壓擺率(慢速、中速、快速)
受控阻抗模式
支持模擬 LVDS
支持熱插拔
電源模式 - 低功耗、高性能
用戶可選
低功耗模式,應對功耗和/或散熱挑戰
高性能模式可加快處理速度
型號
品牌
封裝
數量
描述
Xilinx
196-CSPBGA
1000
Spartan?-7 現場可編程門陣列 (FPGA) IC, 196-TFBGA, CSBGA
Microchip
TFBGA-325
3000
48KLEs,PolarFire?FPGA - 現場可編程門陣列, TFBGA-325
Microchip
BGA-484
3000
48KLEs,PolarFire?現場可編程門陣列 (FPGA) IC,BGA-484
答:所有上架的在線商品均可在線即可下單,但也考慮到現貨庫存流動性比較大,目前還無法做到100%的精準。如有異常,您可以在線聯系我公司并給出對應的 解決方案。
答:我們的自營商品均采自合作的國內外原廠或授權代理商,來源均可追溯,確保原裝正品。
答:目前我們自營代理的品牌包含TI,ST,ADI,NXP,LATTICE,CYPRESS,INFINEON,XILINX等一線品牌,其他渠道均為原廠及代理渠道。如有需要,我們可以針對具體品牌型號來溝通確認。
答:可以通過網站上詢價,也可以通過電話以及郵箱咨詢。
答:大部分商品信息中都有標注貨期,您可根據貨期估計商品的發貨時間,具體到貨時間根據商品具體所在的倉庫、您所選擇的物流方式而定。
答:可以為個人用戶開具普通發票,也可以為企業用戶開具增值稅專用發票。
萊迪思(Lattice)半導體公司提供業界最廣范圍的現場可編程門陣列(FPGA)、可編程邏輯器件(PLD)及其相關軟件,包括現場可編程系統芯片(FPSC)、復雜的可編程邏輯器件(CPLD),可編程混合信號產品(ispPAC)和可編程數字互連器件(ispGDX)。萊迪思半導體公司于1983年在…

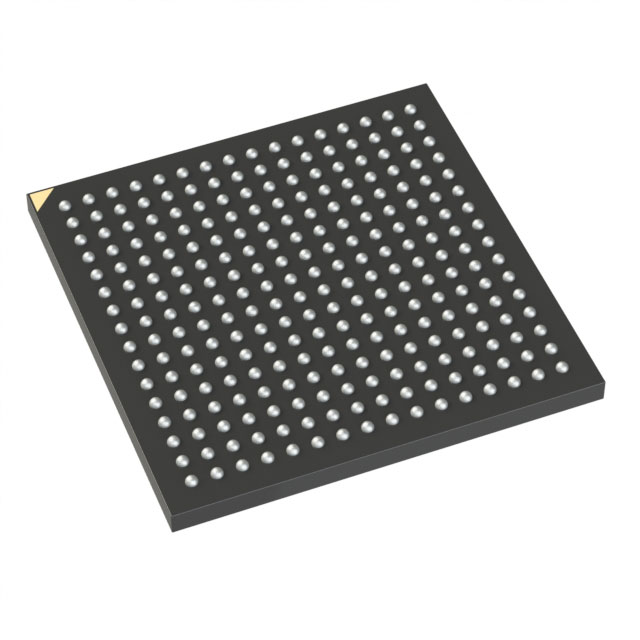

LFD2NX-17-7BG196A
