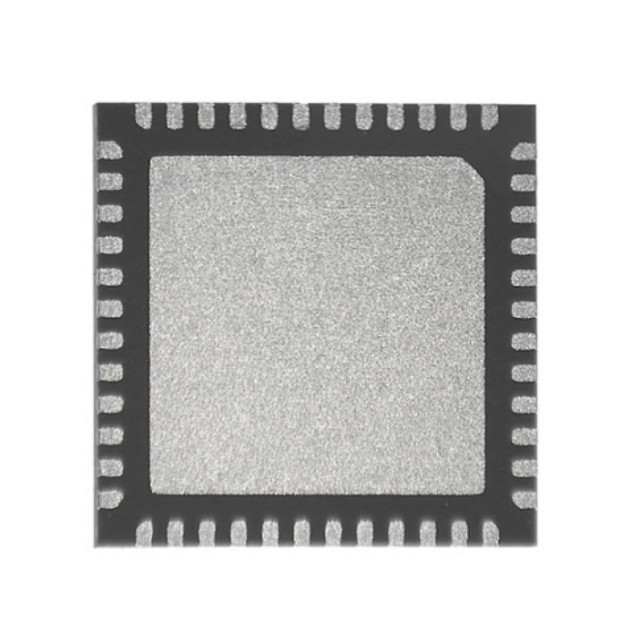

RAA306012GNP 是一款智能柵極驅動器，適用于三相無刷直流 (BLDC) 電機應用。它集成了三個半橋柵極驅動器，能夠驅動多達三個 N 溝道 MOSFET 橋，支持 6V 至 65V 橋電壓。每個柵極驅動器均支持高達 0.64A 源電流和 1.28A 灌電流的峰值驅動電流，并具有可調驅動強度控制功能。自適應和可調節的死區時間可確保穩健性和靈活性。主動?xùn)艠O保持機制可防止米勒效應引起的交叉?zhèn)鲗?dǎo)，進一步增強了穩健性。

RAA306012GNP 的特點

工作電源電壓：

橋接電壓：6V 至 65V（最大 78V，絕對值）

最大電壓 (VM)：6V 至 60V（最大 65V abs）

工作環境溫度：-40 °C 至 125 °C

用于 BLDC 應用的三相柵極驅動器

開關頻率范圍高達 200kHz

峰值 0.64A/1.28A 源/漏電流，可通過 SPI 接口調節 16 種驅動強度

自適應可調死區時間

柵極驅動器配置靈活

三相 HI/LI 模式和三相 PWM 模式

輸入控制信號配置

支持半橋、全橋配置

完全集成的電源架構

兩個 VCC LDO 可實現睡眠模式低 IQ

500mA 降壓開關穩壓器產生驅動電壓（5V 至 15V 可調）

用于 MCU 電源的 100mA 可調輸出 LDO（3.3V 至 5V 可調）

三個精確的差分放大器

四級感應增益設置

支持上電期間和實時直流偏移校準

用于無傳感器電機驅動的 BEMF 檢測放大器

用于霍爾傳感器電機驅動的三個比較器

集成保護功能

7mm x 7mm 48 Ld QFN 封裝（0.5mm 間距）

RAA306012GNP 的應用

充電式真空吸塵器

充電式吹葉機

充電式電動工具

戶外電動設備

吸塵器

風扇

泵

機器人

醫療設備

工業電機驅動器
