ADC12D040CIVS 是一款雙通道、低功耗單片式 CMOS 模數轉換器，能夠以最低每秒 40 兆采樣 (Msps) 的速度將模擬輸入信號轉換為 12 位數字。該轉換器采用差分流水線架構，具有數字糾錯功能和片上采樣與保持電路，可最大限度地減小芯片尺寸和功耗，同時提供出色的動態性能。ADC12D040CIVS 采用 5V 單電源供電，在 10 MHz 輸入時可達到 10.9 個有效位數，在 40 Msps 時功耗僅為 600 mW（包括基準電流）。掉電功能可將功耗降至 75 mW。

差分輸入提供等于 2VREF 的滿量程差分輸入擺幅，也可使用單端輸入。建議充分利用差分輸入以獲得最佳性能。兩個模數轉換器的數字輸出在獨立的 12 位總線上提供，輸出數據格式可選擇偏移二進制或 2 的補碼。

為便于接口，ADC12D040CIVS 的數字輸出驅動器電源引腳可連接到 2.4V 至數字電源電壓范圍內的單獨電源電壓，從而使輸出與低壓系統兼容。ADC12D040CIVS 的速度、分辨率和單電源工作特性使其非常適合各種應用。

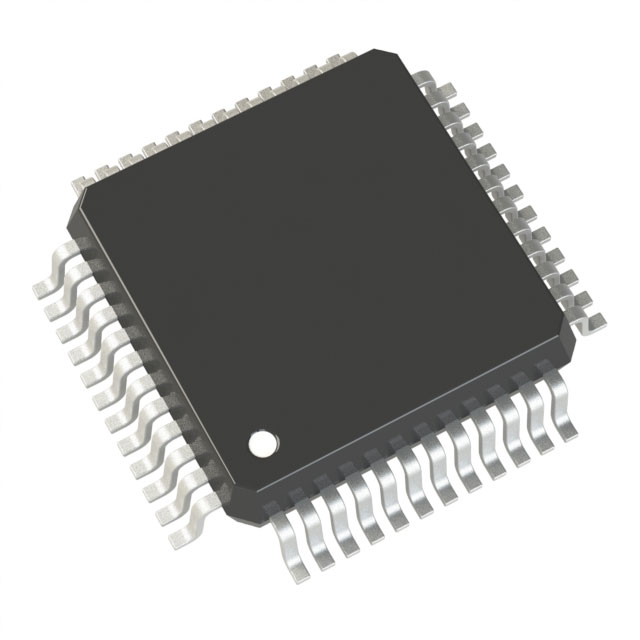

該器件采用 64 引線 TQFP 封裝，工作溫度范圍為 -40°C 至 +85°C。可提供評估板，以方便產品評估過程。

特性

二進制或 2 的補碼輸出格式

單電源工作

內部采樣和保持

兼容 2.4V 至 5V 輸出

掉電模式

引腳與 ADC12DL066 兼容

內部/外部基準

主要規格

信噪比（fIN = 10 MHz）： 68 dB（典型值）

ENOB（fIN = 10 MHz）：10.9 位（典型值 10.9 位（典型值）

SFDR （fIN = 10 MHz）： 80 dB（典型值 80 dB（典型值）

數據延遲：6 個時鐘周期

電源電壓 +5V ±5%

工作功耗

(工作時）： 600 mW（典型值）

(掉電模式）： 75 mW（典型值）

應用

- 超聲波和成像

- 儀器

- 通信接收器

- 聲納/雷達

- xDSL

- 電纜調制解調器
