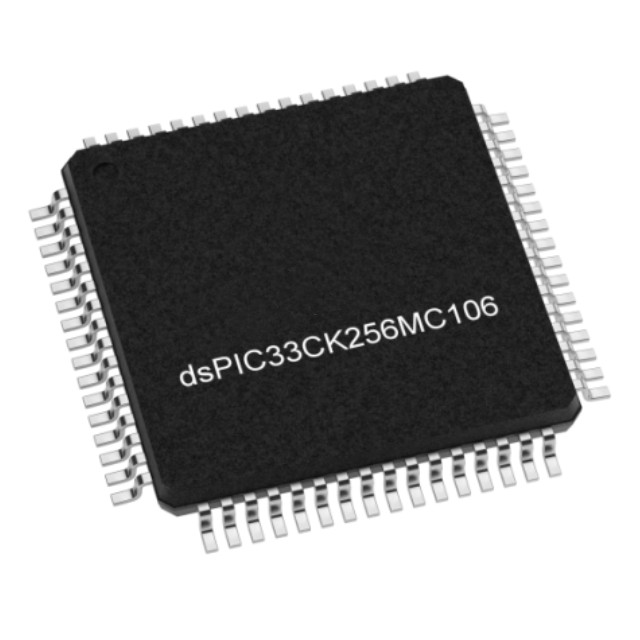

DSPIC33CK256MC106-I/PT 數字信號控制器（DSC）采用單個 100 MHz dsPIC? DSC 核心，集成了數字信號處理器（DSP）和增強型片上外設。這些 DSC 支持設計用于汽車、工業、醫療和消費電子領域的電機控制、高性能、通用嵌入式及高可靠性應用。

DSPIC33CK256MC106-E/PT 特性

工作條件

3.0 V 至 3.6 V

-40oC 至 +125oC，直流至 100 MIPS

-40oC 至 +150oC，直流至 70 MIPS

dsPIC33CK DSC 核心與內存

最高 256 KB 程序閃存，帶錯誤校正碼（ECC）

最高 32 KB 數據 SRAM，帶內置自檢（MBIST）

修改型哈佛架構，16 位數據與 24 位指令

專為實時應用設計的代碼高效（C 和匯編）CPU 架構

16 個 16 位工作寄存器

4 組中斷上下文保存寄存器，包括 ACC 和 CPU 狀態，以實現快速中斷處理

單周期混合符號 32 位乘法

快速 6 周期硬件 32/16 和 16/16 除法

雙40位固定點累加器（ACC）用于DSP操作

單周期MAC/MPY，支持雙數據讀取和結果寫回

零開銷循環支持

高速PWM模塊

四個獨立的PWM對（總共八個輸出），分辨率高達2 ns

支持上升沿和下降沿的死區時間插入及死區時間補償

時鐘切片功能支持高頻操作

故障和電流限制輸入

ADC觸發器的靈活配置

高級模擬功能

12位3.5 MSPS ADC模塊

最多20個ADC輸入通道（取決于封裝）

四個數字比較器以減少CPU開銷

四個過采樣濾波器，最高256倍，以提高分辨率（最高16位）

兩個模擬比較器（15ns），配備專用12位DAC，帶硬件斜率補償和一個DAC緩沖輸出

最多三個運算放大器，內部連接至ADC模塊，20 MHz帶寬，±1 mV偏置電壓和40 v/μs上升時間

定時器/計數器/輸出比較/輸入捕獲

九個16位定時器/計數器（或四個32位）

四個PWM或輸出比較（OC）輸出

四個輸入捕獲（IC）引腳或來自CLC或比較器模塊的內部連接

外圍觸發生成器（PTG）用于調度復雜序列

一個四相編碼器接口（QEI）模塊，支持光電編碼器

通信接口

三個 UART（15 Mbps），支持 LIN/J2602 和 DMX 的自動協議處理

兩個 4 線 SPI/I2S，最高 40 MHz，帶專用引腳

一個 I2C 模塊（最高 1 Mbps），支持 SMBus

CAN 靈活數據速率（CAN-FD）模塊（僅限 '50x 設備）

一個單邊半字節傳輸（SENT）模塊，用于傳感器接口

四個DMA通道，支持?jǐn)?shù)據傳輸

特殊功能

四個可配置邏輯單元（CLC）模塊，支持用戶定義的邏輯門電路

可編程引腳選擇（PPS），用于外設引腳功能映射

片上溫度傳感器，直接連接ADC模塊

256字節的一次性可編程（OTP）內存和120位唯一設備標識符（UDID）

時鐘和電源管理

片上8 MHz快速RC（FRC）

可編程鎖相環（PLL）支持外部振蕩器時鐘源及參考時鐘輸出（REFO）

故障安全時鐘監視器（FSCM）內置8 MHz備用快速RC（BFRC）振蕩器

低功耗管理模式：睡眠、空閑及休眠

集成上電復位（POR）及 brown-out 復位（BOR）

調試器開發支持

在電路和應用程序編程及調試支持（ICSP）

片上調試，支持3個復雜和5個簡單斷點

IEEE 1149.2（JTAG）邊界掃描支持

安全功能

由指令獲取時鐘驅動的死機定時器（DMT）安全功能

帶窗口的看門狗定時器（WWDT）

CodeGuard? 程序閃存安全功能

帶 ECC 和故障注入測試功能的閃存

通過 ICSP? 寫保護的閃存 OTP

內置自檢（MBIST）

帶多個冗余時鐘源的時鐘監視器

可編程循環冗余校驗（CRC）

硬件陷阱

SFR鎖定

影子工作寄存器

PWM故障管理

無電容片上LDO

I/O端口讀回

DSPIC33CK256MC106-I/PT的應用

無刷直流電機控制

永磁同步電機

交流感應電機

單相

步進電機
