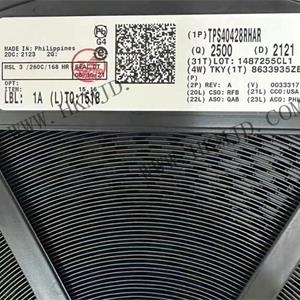

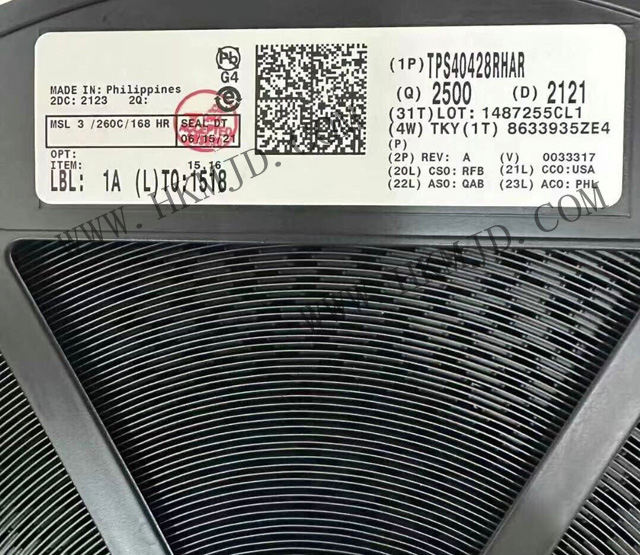

TPS40428RHAR 器件是一款 PMBus 同步降壓無驅動器控制器。 其出廠默認設置的工作模式為智能功率模式，在進行 PMBus 編程并重啟電源之后即可在非智能功率模式下工作。 該器件可配置為雙路輸出或雙相操作。 而且該器件最多可堆疊 4 個相位，支持高達 120A 的負載電流。2 相、3 相或 4 相交錯式相移可減少輸入和輸出波紋，從而減小輸入和輸出電容。

它的寬輸入電壓范圍可支持 5V 和 12V 中間電源總線。 基準電壓精度達 0.5%，可滿足現代專用集成電路 (ASIC) 對于精準電壓的需求。

根據 PMBus 標準，TPS40428 器件可對基準電壓、故障限制、UVLO 閾值、軟啟動時間以及接通和關斷延遲進行編程。

此外，該器件還實現了精準的測量系統，用于監視各通道的輸出電壓、電流和溫度。

TPS40428RHAR 特性

出廠默認為智能功率模式（與德州儀器 (TI) 的 CSD95378B 智能功率級兼容并且與出廠默認為非智能功率模式的 TPS40425 引腳對引腳等效）

單電源運行：4.5V 至 20V

VOUT 為 0.6V

雙路或多相同步降壓控制器

獨立的高速 AVS 接口

快速瞬態響應

最多可堆疊四相位

2 相、3 相或 4 相交錯式相移

精準電流均流

PMBus 接口功能

2mV步長的邊界上升/下降

可編程故障限制和響應

±0.8% VOUT

精準電流監視

智能功率模式下的 ±3°C 外部溫度監視

可編程欠壓閉鎖 (UVLO) 開/關閾值

可編程軟啟動時間、接通延遲和關斷延遲

用于存儲定制配置的片載非易失性存儲器 (NVM)

–40°C 到 125°C 溫度范圍內的基準電壓為 0.6V，精度為 0.5%

可編程 ?SW，范圍從 200kHz 到 1.5MHz

支持預偏置輸出

差分遠程感應

與外部時鐘同步

過流/過壓/欠壓/過熱(OC/OV/UV/OT)故障保護

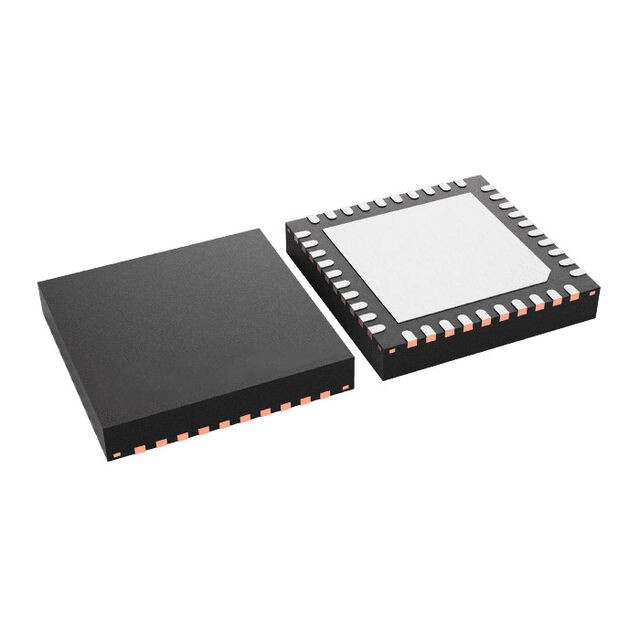

40引腳，6mm x 6mm，QFN封裝

TPS40428RHAR 參數

輸入電壓范圍：4.5V 至 20V

輸出電壓：0.6V

最大輸出電流：120A（堆疊 4 相）

開關頻率范圍：200kHz 至 1.5MHz

工作溫度范圍： -40°C 至 125°C

封裝形式：40 引腳 VQFN (6mm x 6mm)

TPS40428RHAR 應用

無線基礎設施

交換機/路由器聯網/服務器/存儲
