AD8317ACPZ是一款解調對數放大器，能夠?qū)F輸入信號精確地轉換為相應的dB輸出。它在級聯放大器鏈上采用漸進壓縮技術，每一級均配有檢波器單元。該器件有測量和控制器兩種工作模式。對于1 MHz至8 GHz信號，它能保持精確的對數一致性，并能在最高10 GHz下工作。典型輸入動態范圍為55 dB（以50 Ω為基準），誤差小于±3 dB。AD8317ACPZ的響應時間為6 ns/10 ns（下降時間/上升時間），能夠檢測脈沖頻率超過50 MHz的RF突發脈沖。在環境溫度條件下，該器件具有較佳的對數截距穩定性。它采用3.0 V至5.5 V電源供電。典型功耗為22 mA，在禁用狀態下功耗可降至200 μA。

AD8317ACPZ可以配置成向功率放大器提供控制電壓，或提供VOUT引腳的測量輸出。因為輸出可以用于控制器應用，所以寬帶噪聲問題得到了特別處理，可降至較小。在這種模式下，設定點控制電壓作用于VSET引腳。

經過RF放大器的反饋環路通過VOUT實現閉合，其輸出將放大器的輸出調節至與VSET相對應的幅度。AD8317可通過VOUT引腳提供0 V至(VPOS ? 0.1 V)輸出，適合控制器應用。作為測量器件，VOUT在外部與VSET相連，以產生輸出電壓VOUT，它是RF輸入信號幅度的線性dB減函數。

對數斜率為-22 mV/dB，由VSET接口確定。用INHI輸入時，截距為15 dBm（以50 Ω、CW輸入為基準）。這些參數非常穩定，不隨電源電壓和溫度波動而變化。

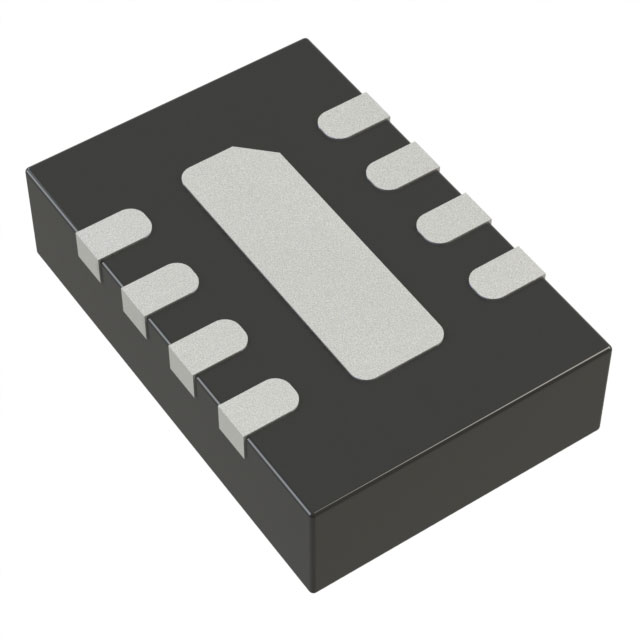

AD8317ACPZ采用SiGe雙極性IC工藝制造，并采用2 mm × 3 mm、8引腳LFCSP封裝，工作溫度范圍為-40°C至+85℃。

AD8317ACPZ 應用

RF發射機PA設定點控制與電平監控

無線電線路發射機中的功率監控

基站、WLAN、WiMAX和雷達中的RSSI測量

AD8317ACPZ 特性

寬帶寬：1 MHz至10 GHz

高精度：±1.0 dB（整個溫度范圍內）

動態范圍：55 dB（最高可達8 GHz ± 3 dB的誤差）

溫度穩定性：±0.5 dB

低噪聲測量/控制器輸出，VOUT

脈沖響應時間：6 ns/10 ns（下降/上升）

小尺寸、2 mm × 3 mm LFCSP封裝

電源供電：3.0 V至5.5 V (22 mA)

采用高速SiGe工藝制造
