SMIQ-5143H是 Mini-Circuits 推出的無源寬帶同相/正交（I/Q）混頻器 ，采用 GaAs HBT 技術，覆蓋5至14 GHz的射頻（RF）和本地振蕩器（LO）頻率范圍，以及DC至7 GHz的中頻（IF）頻率范圍。該混頻器具有以下核心參數：
射頻：5 GHz to 14 GHz
轉換損失——最大：9.9 dB
LO頻率：5 GHz to 14 GHz
中頻：0 Hz to 14 GHz
最大工作溫度：+ 105 C
最小工作溫度：- 55 C
安裝風格：SMD/SMT

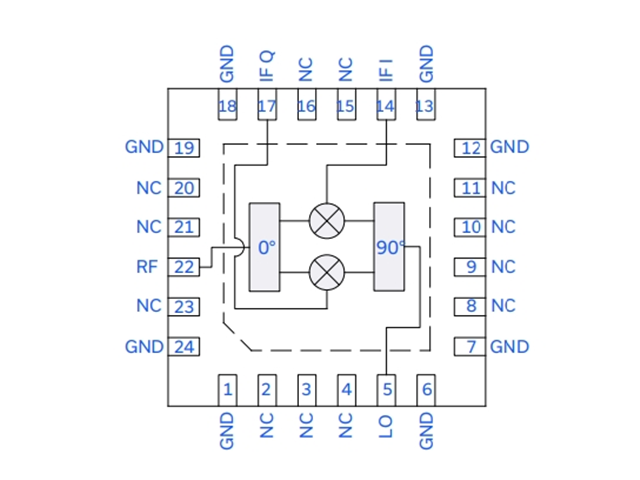

封裝 / 箱體：QFN-24
OIP3 - 三階截點：27 dBm
工作電源電流：49 mA
產品類型：RF Mixer
簡介
SMIQ-5143H是一種使用GaAs HBT技術制造的無源寬帶同相/正交（I/Q）混頻器。該模型可用作傳輸應用的單邊帶上變頻器或接收器應用的圖像抑制混頻器。SMIQ-5143H非常適合需要固有抑制圖像信號和雜散混頻產物的寬帶頻率轉換應用?；祛l器覆蓋了5至14 GHz的RF和LO頻率范圍以及DC至7 GHz的IF頻率范圍的寬帶。作為無源混頻器，SMIQ-5143H的噪聲系數低于有源混頻器，為高性能應用提供了卓越的動態范圍。該混頻器采用緊湊的4x4 mm 24導聯QFN封裝，無需直流偏壓即可運行。
主要特征
寬帶射頻和本振，5至14 GHz
寬帶中頻，直流至7 GHz
出色的圖像抑制，典型。30分貝c
典型的高LO-RF隔離。41分貝
高輸入IP3，典型。+27 dBm
可用作圖像拒絕混合器和SSB轉換器
4x4 mm，24導聯QFN型封裝
典型應用
測試和測量設備
回程無線電
衛星通信
